| 品牌：昆仑中大工控 | 型号：KZW | 加工定制：是 |
| 种类：温度 | 制作工艺：集成 | 输出信号：模拟型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：单晶 |
| 防护等级：IP54 | 线性度：0.1% | 迟滞：0.1% |
| 重复性：0.1% | 灵敏度：1 | 漂移：1% |
| 分辨率：0.1% |

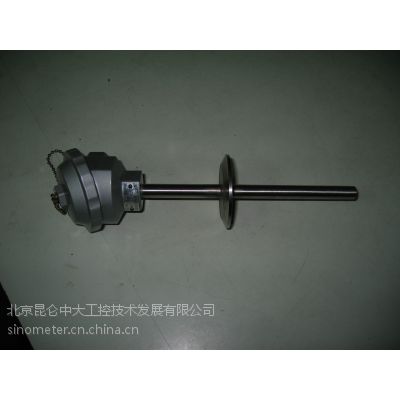

卫生型温度传感器产品介绍：
422W系列卫生型温度传感器由接线盒、卡箍法兰和保护管三部分组成。产品可广泛应用测量气温、液体温度、油温及物体表面温度等，主要应用于食品行业的测温需要。
422W系列卫生型温度传感器，连接方式为50.5快装法兰，保护管材质有304卫生型和316卫生型。
选型表：
KZW/ | 代码及说明 | |||
感温元件选择 | P | 选择Pt100或者Pt1000做传感器，P2为双支 | ||
K | 选择K型热电偶做传感器，K2为双支 | |||
S | 选择S型热电偶做传感器 | |||
B | 选择B型热电偶做传感器 | |||
J | 选择J型热电偶做传感器 | |||
E | 选择E型热电偶做传感器 | |||
T | 选择T型热电偶做传感器 | |||
接线盒选择 | -422W | 配防水接线盒，50.5快装法兰 | ||
输出信号选择 | 不选 | 不带变送器，热电阻需要确定二线制还是三线制 | ||
A | 4-20mA输出二线制 | |||
V1 | 0-10V输出三线制（不能带显示） | |||
V2 | 0-5V输出三线制（不能带显示） | |||
其他需要确定的参数
量程 | 热电阻 | 常用测温范围为-200℃~450℃，用户可在中间任意选择，要求上下限温度差≥50℃，常用量程有0-100℃，0-150℃，0-300℃，-50~100℃，-50~200℃ |
热电偶 | K偶常用测温范围0-1100℃，S偶常用测温范围0-1300℃，B偶常用测温范围0-1600℃，E偶常用测温范围0-750℃，J偶常用测温范围0-600℃，T偶常用测温范围0-350℃ | |
保护管选择 |
| 保护管的性能详见产品知识 |
保护管长度 |
| 对于304、316、321、2520、3039材质的保护管直接确定L即可 对于选用刚玉、SIC材质的需要确定L1和L |
保护管直径 |
| 保护管的直径影响传感器的响应时间和耐用程度，用户需要综合考虑两方面的因素。 |
快装法兰 |
| 50.5快装法兰 |
| A | | |
| 接线盒 | ||
| 自开模，大吨位压铸机压铸， | ||
| 无气孔，内墙光滑， | ||
| 烤漆工艺外形更美观 | ||
| B | | |
| 管径材质 | ||
| 标准厚度2mm， | ||
| 焊接光滑，无焊痕， | ||
| 抛光整洁 | ||
| C | | |
| 芯片材质 | ||
| 德国贺利氏， | ||
| 日本林电工芯片， | ||
| 每只都经过计量筛选 | ||
| D | ||
| 法兰材质 | ||
| 外观光滑，整体无毛刺 | ||
| 标准304材质 | ||
| E | | |
| 变送器 | ||
| 输出稳定性高，抗干扰 | ||
产品检验流程：元器件检测——水压测试——出厂检验
| |
|
|
